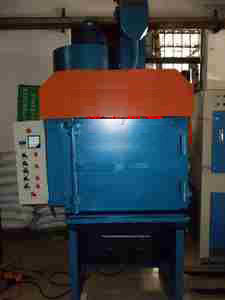

XL-Q326履带式抛丸机

一、设备名称及型号：XL-Q326履带式抛丸机
二、主要技术参数及性能：
序号名称 数量 技术参数及性能
1 每次处理能力 ≤0.1m3且≤200㎏
2 对工件的要求 单件重量：≤10Kg L≤300mm t≥5mm ∮≤200mm   温度：≤80℃
3 清理室 11330B×1010L×1653Hmm（max）
4 抛丸器 1型号：Q360型
抛丸量：130㎏/min
叶轮转速：2500rpm
投射速度：61m/s 传动方式：皮带传动
电机功率:7.5kw
5 提升机 1 型号： TS-10
提升量：10t/h 减速机型号：XWD1.5-3-1/35
功率：1.5kw
6 分离器1型号：FL-10
风速：4-5m/min 满幕帘风选式
分离效果：＞99%
7 供丸闸门 1 气缸控制
8 螺旋输送器1输送量：10t/h 与提升机共用减速机
9 履带承载系统1履带尺寸:1140B×3475L×20H
端盘直径：∮650mm间距：900mm
端盘转速：3.5rpm 漏丸孔：∮6 带橡胶棱
减速机型号：XWD1.1-3-1/35
减速机功率：1.1kw
10 除尘器 1型号：FBD24
   过滤面积：16.8m2
   通风量：1500m3/h 机械振打布袋式
   风机型号：4－72NO.3.2A
   风机功率：2.2KW
振打电机功率：0.55KW
11 设备总功率 ～12.85KW 工作电压：380V/50Hz 操作电压：220V/50Hz
12 初装丸料量 400㎏ 需方另外订购，随机不附带
13 压缩空气 气源压力：0.4～0.6MPa 消耗量：0.02 m3/min
14 粉尘排放浓度 低于GB16297-1996《大气污染物综合排放标准》中规定的120mg/m3
15 噪声低于《JB5360-91履带抛丸清理机技术条件》中规定的93dB(A)
